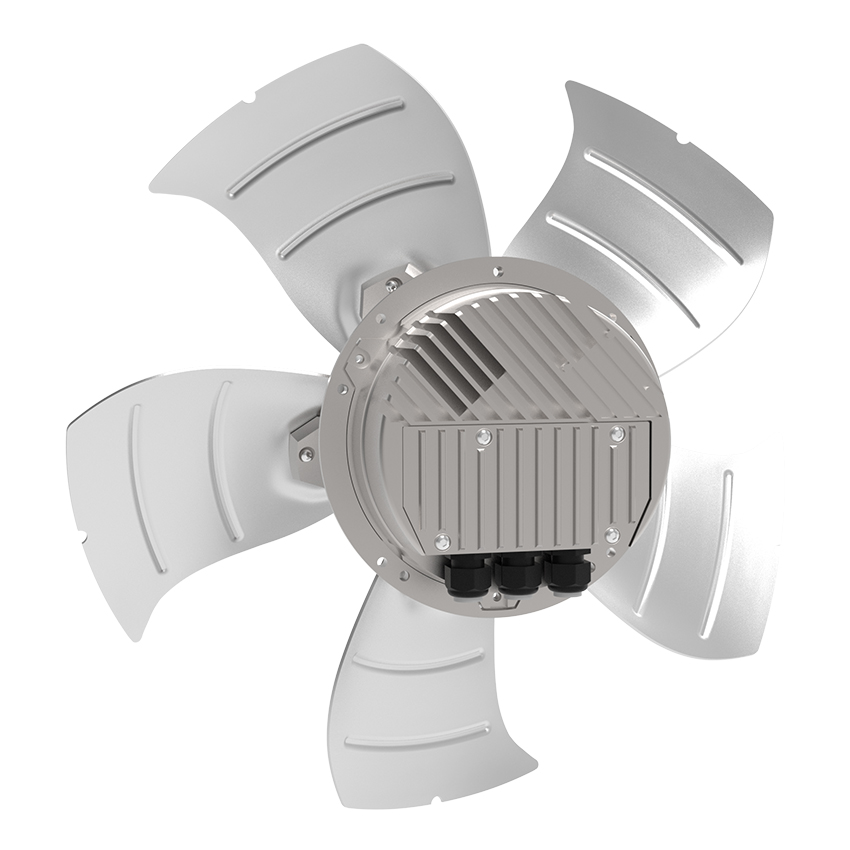

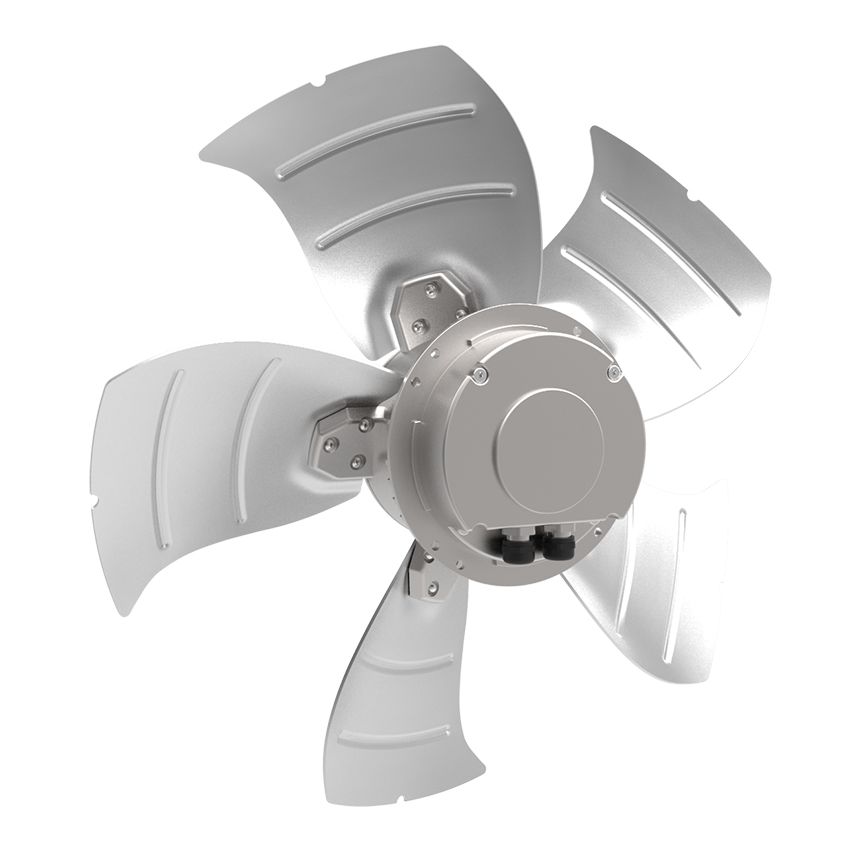

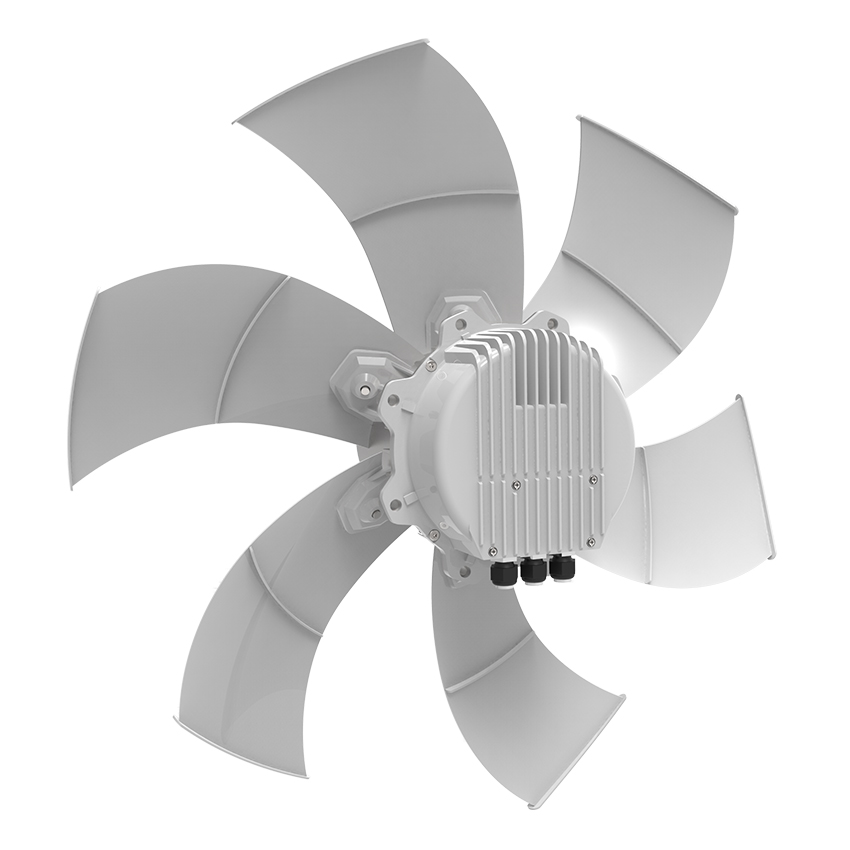

Rosenberg Ventilateurs axiaux EC

Applications:

 Chauffage d'air, pompes à chaleur, condenseurs, unités de refroidissement, évaporateurs et refroidisseurs.



Avantages

  • Démarrage rapide (grâce au système préconfiguré)
  • Vitesse continuellement contrôlable
  • Efficacité opérationnelle élevée grâce aux entraînements EC
  • Haut degré d'efficacité constant (même sous charge partielle)
  • Offre le même niveau de performance indépendamment de la fréquence (50-60 Hz)



Caractéristiques et construction:

Les ventilateurs axiaux Rosenberg avec des pales améliorées et optimisées pour le bruit, associés à des moteurs à commutation électronique (moteurs EC ou ECM), forment un groupe de ventilation très efficace et optimisé en termes de conception. Un démarrage rapide est assuré grâce à des composants bien intégrés.

Les ventilateurs sont entraînés par des moteurs EC (à commutation électronique) de tailles G9, V8, GD84, GD112 et GD150, associés à une électronique EC intégrée. Les moteurs EC conçus sur mesure, la production flexible de pales et la fabrication de métaux haut de gamme, permettent à Rosenberg de fabriquer des ventilateurs offrant les meilleurs avantages possibles aux clients, tout en tenant compte des exigences de la conception et de l’application du client.



Conception et fonctionnement des moteurs EC

Les moteurs EC Rosenberg (à commutation électronique) sont des moteurs synchrones à aimants permanent conçus comme des moteurs à rotor externe. Un redresseur à l'intérieur de l'électronique transforme la tension alternative (AC) en tension continue (DC). En fonction de la position du rotor, l'électronique EC fournit au moteur la tension correspondante (similaire à un convertisseur de fréquence). À la différence d'un convertisseur de fréquence, l'électronique EC active les phases du stator en fonction de la position du rotor, du sens de rotation et de la vitesse requise (commutation). Les aimants permanents à l'intérieur du rotor créent un champ magnétique nécessaire à la génération du couple. Cela permet de réaliser un contrôle de vitesse continu très efficace, compact et silencieux.

L'utilisation de roulements à billes à gorges profondes, fermés des deux côtés, avec un lubrifiant spécialement conçu pour la graisse, garantit un fonctionnement sans entretien et sans bruit. L'isolation du bobinage correspond à la classe thermique F. Par rapport à la norme EN 60034-30, le moteur Rosenberg EC est classé dans la classe de rendement IE4.


Protection moteur et électronique

Les mécanismes de protection intégrés protègent le ventilateur des états d'erreur et de la surchauffe. Les G9 et V8 signalent une erreur sur une sortie à collecteur ouvert, les moteurs GD84, GD112 et GD150, via un relais d'alarme.



Connexion électrique

Le raccordement électrique peut être effectué aux tailles de moteur G9, V8, GD84 et GD112 (1 ~ 230V) via un câble de raccordement sortantet pour la taille de moteur GD112 (3 ~ 230V / 3 ~ 400V) et GD150 directement via un presse-étoupe à la boîte à bornes intégrée du moteur.

La plage de tension d'alimentation, conçue pour les réseaux 50 et 60 Hz, permet de nombreuses applications. Les ventilateurs sont conçus pour une utilisation sur des systèmes symétriques et mis à la terre au point neutre (réseaux TN-S, TN-C, TN-CS, TN). Les autres réseaux d'alimentation doivent être vérifiés pour des projets spécifiques.

Dans ce catalogue, tous les ventilateurs sont affichés en contrôle en boucle ouverte. Dans le contrôle en boucle ouverte, la vitesse du ventilateur peut être contrôlée en permanence par une valeur cible présélectionnée. Selon le type spécifique, la valeur cible présélectionnée peut être définie par un signal 0-10 V, un signal PWM ou des télégrammes Modbus RTU. Des informations complémentaires sont disponibles dans les schémas de câblage à partir de la page 32.

En commande en boucle fermée, le ventilateur EC compare le point de consigne à la valeur réelle et ajuste la vitesse indépendamment dans sa plage de vitesses possible. Cela signifie que si, par exemple, un signal 3V est connecté à Analog1, le ventilateur augmente sa vitesse jusqu'à 3V sur Analog2 pour l'adapter.

Le changement de mode de fonctionnement, la reconfiguration des caractéristiques de l'entrée analogique ou la réduction de la vitesse nominale peuvent être effectués à l'aide du programme logiciel « ECParam » ou peuvent être commandés individuellement pour des projets spécifiques.



Référence aux directives

Les ventilateurs axiaux Rosenberg équipés de moteurs EC sont conformes à la directive EMV 2014/30 / UE, à la directive relative à la basse tension 2014/35 / UE et à la directive ErP 2009/125 / CE.



Reconnaissance des composants UL

Les tailles de moteur G9, GD84, GD112, GD150, qui sont utilisées dans les types de ventilateurs, sont reconnues UL / CSA. Ces types sont marqués sur les pages respectives avec la “Marque de composant reconnu”. Les produits supplémentaires doivent être vérifiés pour des projets spécifiques.
